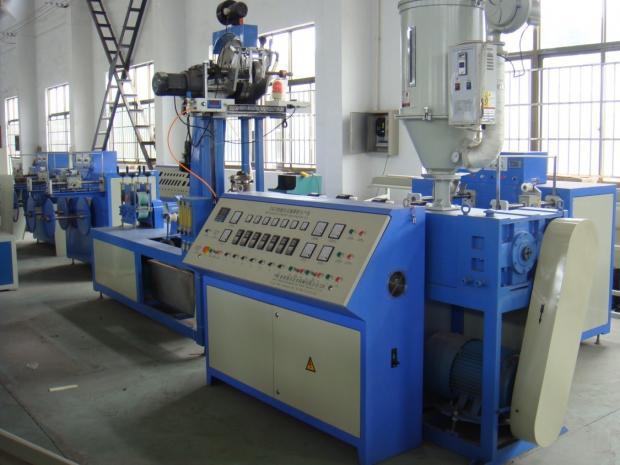

Extrusora de Tubo - Fita de Gotejamento
Layout da Máquina
1. Extrusora
2. Molde e Unidade de Resfriamento
3. Puxador Haul-off
4. Bobinadeira
5. Secador
6. Alimentador
Descrições Técnicas:
Produção |
60 - 70 m/min |
Diâmetro do Tubo-Fita de Irrigação |
12 - 18 mm |
Espessura do Tubo-Fita de Irrigação |
0.16 - 0.2 mm |
Distância do Bico de Gotejamento |
100/ 200/ 250/ 300/ 400/ 500/ 600/ 750 mm |
Dimensões da Máquina (C × L × A) |
13000 × 1800 × 2200 mm |
Peso Total |
3500 kg |
Outra informações:
|
Item |
Dados |
Qtd |
1 |
Extrusora |
1. Redutor 173: alto torque, baixo ruído, superfície reforçada, auto-lubrificante, aço de alta qualidade |
1 |
2. Rosca e Canhão: 60 mm, L/D: 30:1, Aço 38CrMoA1A nitretado |
|||
3. Aquecimento: 4 zonas para o canhão, 3 zonas para a matriz (resistências em alumínio) |
|||
4. Alimentador e Secador |
|||
5. Troca telas |
|||
6. Motor e Inversor de Frequência: 22kW |
|||
7. Matriz: 60mm |
|||
2 |
Molde e Unidade de Resfriamento |
1. Molde: |
1 |
a) 477 mm, material 20Cr13 |
|||
b) Distância do bico de gotejamento: 300 mm |
|||
c) Fluxo do bico de gotejamento: 3.0 L/h |
|||
d) Motor |
|||
e) Bomba a vácuo: 2.2kW |
|||
2. Unidade de Resfriamento: |
|||
a) Motor |
|||
b) Tamanho ajustável |
|||
3 |
Puxador Haul-off |
1. Puxador caterpillar com tampa de nylon |
1 |
2. Velocidade: 0~40m/sec |
|||
3. Banheira com guias |
|||
4. Motor: 1.5kW |
|||
5. Motor e Inversor de Frequência |
|||
4 |
Bobinadeira |
1. Dupla com motor de torque |
1 |
2. Velocidade: 0~40m/sec |
|||
3. Potência: 10N.M |
|||
4. Comprimento da Bobina: 500~2000m |
|||
5. Contador de metro preciso e alarme de parada |
|||
5 |
Secador |
1. Capacidade: 50 kg |
1 |
2. Volume de Ar: 4.2 m3/min |
|||
3. Motor: 0.18 kW |
|||
4. Aquecimento: 4.5 kW |
|||
5. Temperatura Máxima: 130 ºC (precisão ±5 ºC) |
|||
6 |
Alimentador |
1. Volume de Ar: 1.54 m3/min |
1 |
2. Ventoinha: 1.1kW |
|||
3. Rotação: 2800 rpm |
|||
4. Capacidade: 50 kg/h |
|||
7 |
Painel Elétrico |
1. Controlador de Temperatura Digital |
1 |
2. Contactores |
|||
3. Relês de Estado Sólido |
